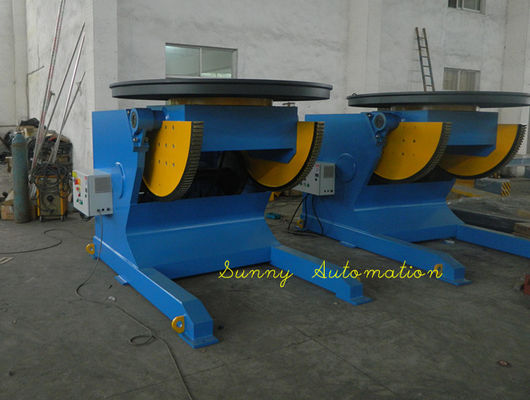

Ağır Hizmet Boru Pnömatik Pozisyonlandırıcılar 15Ton Kapasite, 5.5KW İngiltere Motor Dönme İçin
Hızlı Ayrıntılar:
Tip: Kaynak Konumlandırıcı
Marka: Sunny
Durum:% 100 yeni
Model numarası: BH
Menşe Yeri: Wuxi Çin (Anakara)
Kullanımı: Otomatik Kaynak
Gerilim: 110V-600V
Renk: Sarı ve Mavi
Elektrikli bileşen ithal etmek
Nazik Not:
1. Sabit türü veya Yükseltme tipini seçebilirsiniz.
2. Kaynak Pozisyoner 0 ° 'den 120 ° dönme VFD denetimi yoluyla 360 ° yatar olabilir.
3. Standart Gerilim, 3PH 380V, 50HZ olduğunu. Diğer voltaj lütfen bize bildirin.
4. K ontrol açtı uzaktan kumanda kutusu, isteğe bağlı ayak anahtarı
5. Müşterinin daha fazla özel gereksinimi olması gerekiyorsa, mühendisimizle çalışabiliriz.
Açıklama:
Kaynak pozisyon aleti, iş parçasını, çalışma tezgahı kaldırma, döndürme, eğme ve çalışma tezgahıyla kaynak yapma ve montaj için en iyi pozisyonda yerleştirmek için kullanılır; serisi eğme, kafa ve kuyruk stokları, yükseltme ve çift tornalama konumlandırıcı, kızak tipi içerir. Konumlayıcı, Kaynak otomasyonunu gerçekleştirmek için robot veya kaynak manipülatörleri ile arabirim yapmak için tedarik edilmelidir. Aynı zamanda teknolojik gereksinime ve müşterinin verdiği farklı iş parçasına göre özel pozisyonerin çeşitli tiplerini tasarlayabilir ve özelleştirebiliriz.
Uygulamalar:
Kaynak Pozisyoner, deniz, petrol ve gaz gibi silindir kaynağında kullanılır; Offshore, Petro Chemical; Plakalı Eşanjör; Şarjlı hava soğutucu; Basınçlı kap ; Kazan ; Boru sistemi ve çelik işleri
Özellikler:
Model | Nominal yük Captons | Güç kw | Maksimum Yer çekimi yüksekliği mm | Maks centroid Dışmerkezlik mm | Tablo | Maksimum Döndürme Ф @ 90 derece | Eğim Açısı (derece) | Boyutlar | Ağırlık tonları |
Döndürme | Eğme | Hız (d / dak) | Çapı ФD | L × G × Y (mm) |
Döndürme
(değişken) | Eğim (sabit) |
BH0.1 | 0.1 | 0,06 | adam. | 150 | 100 | 0,40 ~ 4,0 | adam. | 400 | 600 | 0 ~ 90 | 560 × 400 × 420 | 0.2 |
BH0.3 | 0.3 | 0 37 | adam. | 200 | 150 | 0.10 ~ 1.0 | adam. | 300 | 800 | 0 ~ 90 | 930 × 660 × 720 | 0.3 |
BH0.6 | 0.6 | 0,75 | 0,75 | 200 | 150 | 0.10 ~ 1.0 | 1,1 | 1000 | 1500 | 0 ~ 90 | 1200 × 900 × 850 | 0.7 |
BH1 | 1 | 1,1 | 1.5 | 250 | 200 | 0.05 ~ 05 | 0,67 | 1200 | 2000 | 0 ~ 120 | 1400 × 1200 × 1200 | 1 |
BH5 | 5 | 2.2 | 3 | 300 | 200 | 0.05 ~ 05 | 0,14 | 1500 | 2500 | 0 ~ 120 | 2200 × 1500 × 1450 | 3,7 |
BH8 | 8 | 2.2 | 4 | 400 | 200 | 0.02-0.2 | 0,14 | 2000 | 3200 | 0 ~ 120 | 2700 × 2000 × 1850 | 4.5 |
BH10 | 10 | 3 | 5.5 | 400 | 200 | 0.02-0.2 | 0,14 | 2000 | 3200 | 0 ~ 120 | 2700 × 2000 × 1850 | 5,8 |
BH15 | 15 | 3 | 5.5 | 450 | 200 | 0.015-0.15 | 0.1 | 2200 | 3200 | 0 ~ 120 | 3300 × 2230 × 2000 | 8 |
BH20 | 20 | 4 | 7.5 | 450 | 200 | 0.015-0.15 | 0.1 | 2300 | 3200 | 0 ~ 120 | 3300 × 2230 × 2000 | 11 |
Rekabet avantajı:
- Elektrikli kabin ve manuel kontrol panelinden oluşan elektrik kumanda sistemi, çalışmasını kolaylaştırır.
- Yükleme kapasitesini arttırmaya yardımcı olan döner yatak ile donatılmıştır ve dönüşü pürüzsüz hale getirir.
- Çalışma masası, iş parçalarını kelepçelemek ve konumlandırmak için kullanılan altı adet M30T cıvatalı yiv ile imal edilir.
- İş parçasının merkeze konumlanmasına yardımcı olmak için çalışma masasının yüzeyine birkaç konsantrik oluk işlenir.
Marka kullanımı:
* Sürücü ABD Danfoss yapılır
* Motor Markası UK Invertek olduğunu
* Eleman Schneider / Siemens / Fuji tarafından yapılan
* Redüktör Kaibo / Guomao tarafından yapılır
* Rulman NTN / Harbin tarafından yapılır
İsteğe bağlı:
1. Ayak anahtarı
2. Chuck
Kurulum ve devreye alma:
Müşterinin kurulum ve devreye alması gerekiyorsa, bir makine çalışanı, bir elektrikçi ve bir çevirmen de dahil olmak üzere müşterinin fabrikasına 3 işçi göndereceğiz. Ancak müşteri, kurulum ve devreye alma masraflarını ödemek zorundadır.
