المعادن الحز الخط

المشقق 2-6mmx1300mm / CTL الجمع بين الخط

DESCRITION:

3.1 فائف سيارة تحميل

1) هيكل: أربعة عجلات، جسم السيارة الذي أدلى به لحام

2) لتعليم قيادة السيارات: 3KW دائرية السيارات دبوس عجلة

3) ما يصل إلى أسفل قيادة الحركة: أسطوانات هيدروليكية Φ200 × 700MM

4) ما يصل إلى أسفل يتحرك المسافة: 7500mm

5) الوزن ماكس التحميل: 20000Kgs.

3.2 مغزل مزدوج Uncoiler:

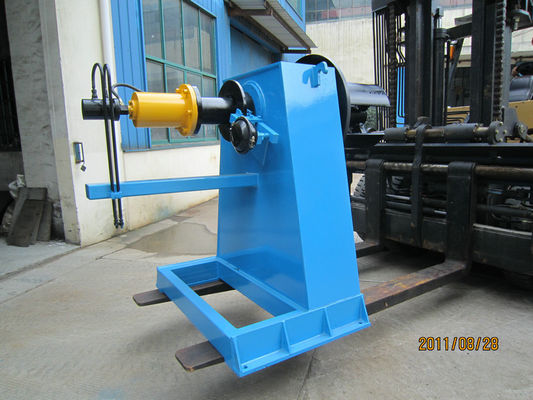

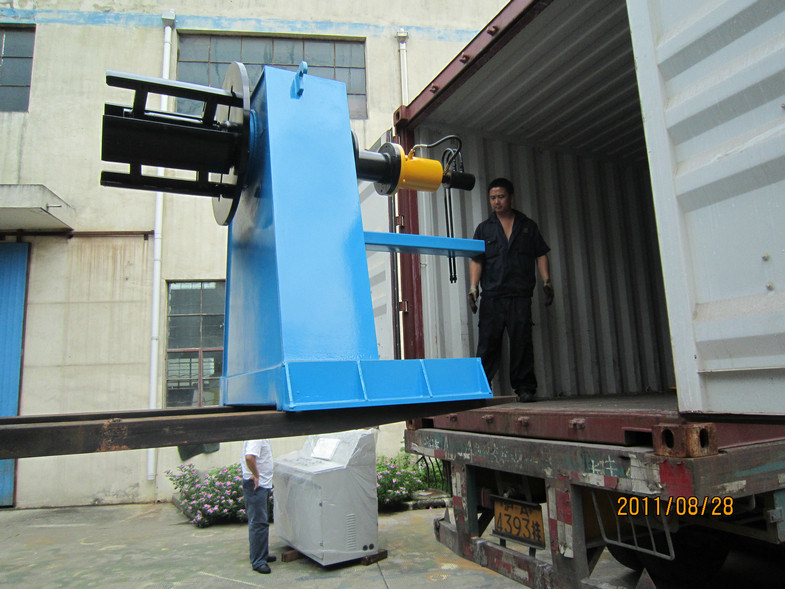

1) الهيكل وأسلوب العمل: كل من مماسك مزدوجة لديها ثلاث خطوات، والتوسع شعاعي من خلال التمرير يقودها أسطوانات هيدروليكية (Φ140 × 75MM)؛ للتأكد من لفائف على محور من خط الحز، ومماسك مزدوجة التحرك في الاتجاهين نحو أو بعيدة بعضها البعض، أو واحد من مغزل ثنائية إتجاهي التحرك نحو أو بعيدة إلى أخرى، من خلال أسطوانات هيدروليكية (Φ125 × 1100MM).

2) ثلاث خطوات من كل مغزل: Φ458 ~ Φ508mm، Φ560 ~ Φ610mm، Φ710 ~ Φ760mm.

أسلوب 3Braking: هوائي الفرامل تنظيم ضغط

4) ينطبق عرض الملف: 800 ~ 1350mm.

ماكس. قطر لفائف: 2000MM.

أقصى وزن لفائف: 20000Kgs

3.3 دليل لفائف نهاية ومعدات التجريف

1) لفائف نهاية بنية دليل: مثبتة على الجسم آلة التفكيك، والتجمع لحام من ألواح الصلب، ويصل إلى أسفل الحركة التي أسطوانات هيدروليكية.

2) أسطوانات هيدروليكية Φ80 × 500MM، اثنين من أجهزة الكمبيوتر.

3) عجلة الجر: Φ300 × 600MM، NBR عجلة مطاطية

4) لتعليم قيادة السيارات للالجر: 4KW دائرية السيارات دبوس عجلة

5) لفائف نهاية التجريف هيكل: لحام التجمع مع ألواح الصلب، واثنين من لوحات على شكل اللسان (واحدة كبيرة للتحرك صعودا وهبوطا، واحد صغير لتمتد خارج ولفت الى الوراء).

6) أسطوانات هيدروليكية لكبيرة اللسان يصل إلى أسفل الحركة: Φ80 × 400MM

7) أسطوانات هيدروليكية للتوسع اللسان صغير Φ63 × 400MM

3.4Double الأسطوانة تغذية قرصة، خمسة بكرة فلر

1) انقر نقرا مزدوجا بكرة قرصة التغذية: لحام التجمع مع ألواح الصلب، مع بكرات قرصة مزدوجة لتغذية قطاع إلى الأمام.

2) تغذية بكرة وبكرة التسوية: Φ160 × 1350mm

3) الإستواء الأسطوانة: Φ160 × 1350mm

4) المواد من تغذية الأسطوانة الدوارة التسوية الإعلان: 40Cr، المعالجة الحرارية HRC55 ° ~ 56 °

5) اسطوانة النفط للصحافة إلى أسفل من بكرات قرصة التغذية: Φ80 × 100MM

6) اضغط لأسفل من بكرات التسوية: دودة ودودة العتاد، 2.5KW السيارات

7) قرصة التغذية والتسوية الطاقة: AC 15KW المحرك والعتاد سرعة المخفض

3.5 معدات تقطيع النهاية

بقطع نهاية زائدة من لفائف المدرفلة على الساخن، وهنا تركيب معدات القص الهيدروليكية واحد لmax.1300mm قطاع سميكة واسعة و6MM.

3.6 هول التخزين (1)

1) هيكل: حفرة مع جدران الأسمنت، واحدة لوحة دوران لتغطية الحفرة، حتى يمر هذا الشريط مرارا وتتراكم بعض الشريط في الفتحة.

2) هول البعد: 5ML × 2،2mW × 3mH

3) تكوين لوحة دوران: لحام أنابيب الصلب مربع لاقامة الإطار، وضع لوحات من البلاستيك يمكن ارتداؤها على الإطار؛ عند الحواف على حد سواء، وانزلاق الأسطوانة على التوالي.

4) إبطال هذه الحركة من لوحة دوران يقودها أسطوانات هيدروليكية (Φ80 × 500MM)

3.7Aligner وكوى

1) هيكل: بكرات رأسية لتقييد الموقف تتقدم من قطاع غزة، وزوج واحد من البكرات الأفقي للضغط على القطاع.

2) بكرات رأسية: ثلاثة أزواج، Φ120 × قذائف 125mm، 40Cr، عالية التردد التبريد

3) أفقيا الصحافة الأسطوانة: Φ100 × 1350mm، 40Cr.

4) أسطوانات هيدروليكية لمدة تصل إلى أسفل تتحرك الأسطوانة الصحافة: Φ80 × 100MM

5) لضبط جانب واحد من بكرات رأسية بواسطة مسامير الرصاص مزدوجة مع ضبط مجموعة: 800-1300mm

3.8Disc آلة الحز

1) هيكل: يتم تثبيت قطع القرص دائرة القص مغزل ضيق، والمغزل على أهبة الاستعداد الدعم.

2) المغزل لتثبيت قطع القرص: Φ250 × 1350mm

3) المواد من المغزل: 40Cr، وتزوير وهدأ والمتوسطة التردد التبريد، من الصعب الكروم الطلاء وتلميع غرامة.

4) الحز قرص شفرات D380 × D250 × T10mm

5) المواد من قطع القرص: 6CrW ₂ سي، صلابة بعد التبريد HRC56-58 درجة.

6) أسلوب القيادة: 90KW العاصمة المحرك، المتطابقة مع المخفض سرعة، وعلبة التروس والمفاصل عالمية (العلامة التجارية للمحرك والمخفض: وشى شيان فنغ، جيانغسو Taixiang).

7) مراقبة على العاصمة المحرك: EUROTHERM 590 وحدة تحكم (الآن تحت شركة باركر الأمريكية)

8) الضغط إلى أسفل المغزل القص: 2.2KW دائرية السيارات دبوس عجلة مع مربع دودة العتاد

9) لتغيير قطع القرص: هيدروليكيا (Φ63 × 450MM) مدفوعة، موقف واحد من شيرر القرص تتحرك نحو الخارج حتى يمكن تثبيت قطع القرص

10) سرعة الحز: ≤60m / دقيقة

11) الحز دقة العرض: +/- 0.03mm

3.9 خردة اللفاف

1) هيكل: اثنان reelers الخردة، مع واحد على كل جانب من خط الحز

2) كل بكرة: Φ450 × 350MM

3) هو الدافع وراء كل بكرة من 7.5KW محرك دائرية، ويتحقق من الانزلاق بواسطة رقاقة الاحتكاك

4) النمط خردة-التفريغ: دفع هيدروليكيا وكريل الخردة يتقلص، ثم يمكن أن تتخذ الخردة حزمة أسفل.

5) أسلوب خردة جمع: دفع هيدروليكيا وكريل أن يأتي ويذهب،

تراكم 3.10 حفرة (2)

الشيء نفسه مع تراكم ثقب (1).

3.11 ما قبل الفاصل والموتر

1) قبل فصل رمح: Φ95 × 1350mm

2) أقراص فصل تمهيدي: Φ200 × 3MM، 65Mn العلاج التبريد

3) الانتقال إلى الخارج يدويا موقف جانب واحد حتى تكون قادرة على تثبيت الأقراص التي تفصل ما قبل

4) للصحافة ورشة تغذية بكرات: زوج واحد من البكرات، للضغط على الشريط وقرصة قطاع الأعلاف إلى الأمام (Φ80 × 100 اسطوانة الصحافة إلى أسفل، 7.5KW محرك).

5) أسلوب التوتير: اضغط على شعاع العلوي من الموتر تستقيل، ووضع لوحة خشبية والصوف ورأى بين أعلى وأسفل الجسور

6) يتم قوة الملحة إلى أسفل من قبل اثنين من Φ80 × 150MM الاسطوانات الهيدروليكية، والقوة هو قابل للتعديل.

7) المتوازن قياس طول الأسطوانة: Φ320 × 1350mm، مع تغطية الطلاء الكروم الصلب

3.12 Recoiler وفاصل

والدافع 1) محرك والعتاد التي كتبها علبة التروس، والتوسع وتحامل من recoiler بواسطة أسطوانات هيدروليكية من خلال تطويع المنزلق.

2) الإرتداد كتلة: Φ508 × 1300mm، إلى جانبها، مع دفع لوحة لدفع ملفات النهائية من قبل أسطوانات هيدروليكية.

3) قوة لتوسيع recoiler: هيدروليكي اسطوانة Φ160 × 100MM.

4) قوس دعم نكص رمح: المكونات الهيكلية الصلب، أسطوانات هيدروليكية Φ80 × 350MM

5) شرائط-فصل رمح: Φ75 × 1300mm

6) فصل الأقراص: Φ230 × 3MM، 65Mn العلاج التبريد

7) الضغط إلى أسفل رمح فصل: الهيدروليكي Φ80 × 350MM، قوة قابل للتعديل

8. نكص الطاقة: DC 110KW السيارات، وربط لتسريع المخفض، وعلبة التروس وعالمية مشتركة

التحكم في المحركات العاصمة: EUROTHERM 590 وحدة تحكم

10) سرعة الإرتداد: ماكس 60M / دقيقة.

11) ارتد ماكس لفائف الوزن: 5000kgs

3.13 سيارة لفائف التفريغ

1) هيكل: أربع عجلات، جسم السيارة بواسطة اللحام

2) لتعليم قيادة السيارات: 3KW دائرية السيارات دبوس عجلة

3) ما يصل إلى أسفل قيادة الحركة: أسطوانات هيدروليكية Φ140 × 500MM

4) ما يصل إلى أسفل يتحرك المسافة: 500MM

5) ماكس. وزن التحميل: 20000kgs.

3.14 اليجنر المركزي

1) هيكل: بكرات رأسية لتقييد الموقف تتقدم من قطاع غزة.

2) بكرات رأسية: اثنين من أزواج، Φ12 × قذائف 125mm، 40Cr، عالية التردد التبريد

3) لضبط جانب واحد من بكرات رأسية بواسطة مسامير الرصاص مزدوجة مع ضبط مجموعة: 800-1300mm

3.15 17 الرول مستوي

1) هيكل: 17 بكرات الإستواء، التي يقودها المحرك وعلبة التروس المخفض من خلال توزيع والمفاصل عالمية.

2) ويدعم كل من البكرات أعلى ولأسفل بكرات من بكرات الدعم والأقواس، مع دعم قابل للتعديل تشديد قوة.

3) زاوية واضغط لأسفل مدى تصل بكرات يمكن تعديلها وفقا لسمك الاستواء. اثنين من الأساليب تعديل: تعديل الخام الكهربائي واليدوي غرامة يكيف.

4) محامل إبرة الثقيلة والمحامل طائرة تضمن بكرات التسوية على العمل دون ظاهرة الاعادة.

5) التركيز التشحيم التي كتبها رقيقة مضخة الشحوم التشحيم.

6) المعلمات:

1) تسوية الأسطوانة: Ф160mm × 1350mm

2) عدد أسطوانات الاستواء: 17 بكرات

3) المواد من الأسطوانة: 40Cr المتوسطة التردد التبريد HRC58 ° -60 °

4) المواد من بكرات الدعم: 40Cr، تبريد وتلطيف (HB230)

5) المحرك: 75KW (DC سرعة قابل للتعديل)

6) المخفض السرعة: JZQ650، العالمي المشترك: SWC85

7) علبة التروس: 20CrMnTicenmented تبريد

8) سرعة خط الإستواء: ماكس 40M / دقيقة

آلة قص 3.16

1) أسلوب الميكانيكية بالهواء المضغوط القص سريع

2) الطاقة: 15KW، مع القدرة على القص الحد الأقصى: 6MM سميكة، 1300mm لوحات واسعة.

حزام 3.17 تسليم

طول 3M، عرض 1350mm

3.18 صفائح بإرسال الجهاز، رفع الجدول وجمع الجدول

1) جهاز ورقة المرسلة-نزهة

مدفوعة الأسطوانة العليا هوائيا، تتحرك صعودا وهبوطا، ورقة ترسل بواسطة محرك.

(1) المواصفات من الأسطوانة: Φ160 × 1300mm

(2) المواد من الأسطوانة: 40Cr، HRC 50 ° ~ 52 °

(3) حملة الضغط: Φ125 × 100MM اسطوانة

(5) المحرك الرئيسي: 7.5KW دبوس دائرية المخفض عجلة

2) هيكل الجدول رفع: رفع الجسم الطاولة، أسطوانات هيدروليكية، وصحائف والتفريغ للسكك الحديدية.

رفع الطول: 500MM

أسطوانات هيدروليكية لرفع: Ф125X400

طول الجدول رفع: 3 م.

3) هيكل صفائح جمع الجدول: H شعاع ملحومة التجمع، محور العجلات العمل، عجلات المشي، ودفع المحرك.

سيارات للمشي: 2.2KW محرك دائرية دبوس عجلة.

طريقة الإخراج: من الجانب الأيسر ومن الجانب الأيمن.

3.19 النظام الهيدروليكي

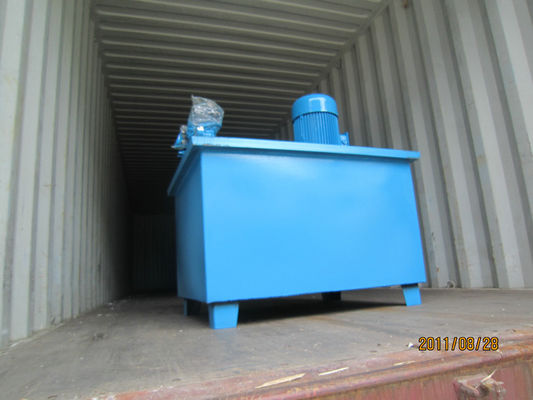

مجموعة واحدة من محطة هيدروليكية، صمامات التحكم (النصر) وأنابيب النفط

الضغط: 16Mpa

الطاقة: 11KW-4 (Ⅵ)

مضخة العلامة التجارية: Yuci YUKEN أو لياونينغ فوشين

حجم النفط من خزان النفط

3.20 النظام الكهربائي

ثلاثة التحكم في سرعة Eurotherm590 العاصمة لالإستواء، الحز، ونكص العاصمة المحركات.

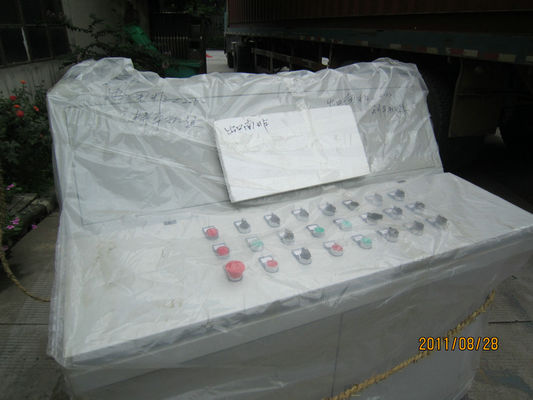

ثلاثة خزانات التلاعب.

مصدر الطاقة: 380V، 50HZ، 3phases

التطبيقات:

مواصفات:

1. المواصفات الفنية الأساسية لفائف

1) المواد من لفائف: CRCA / HRCA الكربون الصلب، لوحة المجلفن، والملونة لوحة الصلب وغيرها

2) قطاع سمك: 2 ~ 6.0MM

3) عرض الشريط: 800 ~ 1300mm

4) داخل القطر لفائف: ≥Φ508mm (دقيقة 508mm، 610mm الثانية كحد أقصى).

5) القطر الخارجي للملفات: Φ2000mm.

6) ماكس. الوزن فائف: 20000Kgs.

7) الاتجاه الإدخال: (من اليسار إلى اليمين) أو (من اليمين إلى اليسار)، تقرر من قبل العملاء.

8) طول الأوراق: 500-3000mm

9) عدد ماكس الحز: 10 شرائح.

2. عملية العمل

لفائف التحميل - المزدوج مغزل uncoiling - لفائف نهاية دليل والتجريف، انقر نقرا مزدوجا بكرة قرصة التغذية وخمس أسطوانات لفلر - / رئيس لعدة قطاعات ---- حفرة اللاسلكي (1) - المركزي لحيوانات ( 1) وكوى الأفقية ---- المشقق-خردة اللفاف - هول اللاسلكي (2) - الموتر، قبل الفاصل - Recoiler، لفائف التفريغ سيارة --- اليجنر الوسطى (2) - مستوي - القص آلة حزام التسليم في - أوراق التفريغ سيارة صحائف الإلكتروني المرسلة خارج الجهاز، ورفع ما يصل الطاولة، - التحكم الهيدروليكية - التحكم الكهربائي
