Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Góc chuyển đổi: | 90º | Vật liệu cơ thể: | Hợp kim nhôm |
|---|---|---|---|
| Loại chức năng: | 3 vị trí 4 cách | Mô hình chuyển động: | Hành động trực tiếp |
| Kích thước cổng: | G1 / 4 | Sản phẩm: | Van điều khiển hướng bằng tay |
| Áp lực công việc: | 0,15 ~ 0,8MPa | ||
| Làm nổi bật: | Van khí nén |
||

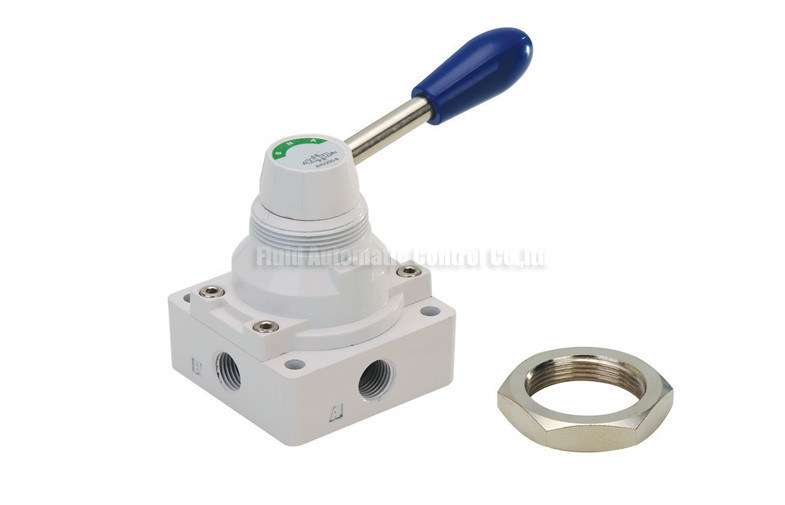

G3 / 8 "Van điều khiển hướng bằng tay, Van chuyển mạch bằng tay khí nén
Sê-ri 4HV Kích thước cổng van chuyển mạch tay bốn vị trí ba vị trí G1 / 4, G3 / 8, G1 / 2, ví dụ 4HV400-15 với góc chuyển đổi 90º
Chi tiết nhanh:
* Van chuyển mạch tay 4HV
* Ba vị trí bốn cách
* Kích thước cổng G1 / 4, G3 / 8, G1 / 2
* Gắn thân chính và lắp bảng cho tùy chọn
* Chuyển đổi góc 90º, hoạt động phản hồi nhạy cảm
* Chuyển mạch mượt mà, tuổi thọ lâu dài
Các ứng dụng:
Van chuyển mạch tay series 4HV vận hành bằng tay để thay đổi hướng nhanh chóng ở bất cứ đâu và bất cứ lúc nào chức năng cần thiết theo yêu cầu của vận hành bằng tay, Do vận hành dễ dàng và linh hoạt, nó được sử dụng rộng rãi trong hệ thống khí nén
Thông số kỹ thuật:
|
MÃ ĐƠN HÀNG |
|||
|
4HV |
200 |
08 |
NS |
|
Kiểu |
Mã nội dung |
Kích thước cổng |
Kiểu lắp |
|
4HV: 4HV Series Ba vị trí Van chuyển mạch tay bốn chiều |
200: Mã thân cho kích thước cổng PT1 / 4 " |
08: G1 / 4 " |
Trống: Gắn thân chính |
|
300: Mã thân cho kích thước cổng PT3 / 8 " |
10: G3 / 8 " |
||
|
400: Mã thân cho kích thước cổng PT1 / 2 " |
15: G1 / 2 " |
T: Gắn bảng điều khiển |
|
|
SỰ CHỈ RÕ |
|||
|
Mô hình không |
4HV200-08 |
4H300-10 |
4H400-15 |
|
Phương tiện làm việc |
Khí nén 40 Micron được lọc |
||
|
Vật liệu cơ thể |
Hợp kim nhôm |
||
|
Số vị trí và cách |
Ba vị trí bốn cách |
||
|
Kích thước cổng |
G1 / 4 " |
G3 / 8 " |
G1 / 2 " |
|
Diện tích mặt cắt hiệu quả |
16mm² (CV = 0,89) |
33mm² (CV = 1,83) |
88mm² (CV = 4,89) |
|
Mô hình chuyển động |
Hành động trực tiếp |
||
|
Áp lực công việc |
0,15 ~ 0,8MPa |
||
|
Góc chuyển đổi |
90º |
||
|
Nhiệt độ hoạt động |
0 ~ 70 ℃ |
||
Van khí nén, van quay tay, van vận hành bằng tay
